センサを用いた機器を開発する際、「測定精度が出ない」「ノイズが多い」「適切なAFE ICが見つからない」といった課題に直面することがあります。こうした課題の解決に重要な役割を果たすのがAFE（アナログフロントエンド）です。この記事では、AFEの基本的な役割から構成、用途、選定ポイントまでをわかりやすく解説します。
AFEとは
AFE（Analog Front End：アナログフロントエンド）とは、センサや計測回路から出力される微小なアナログ信号を、A/Dコンバータが正確にデジタル変換できる状態に整えるための回路、またはICです。

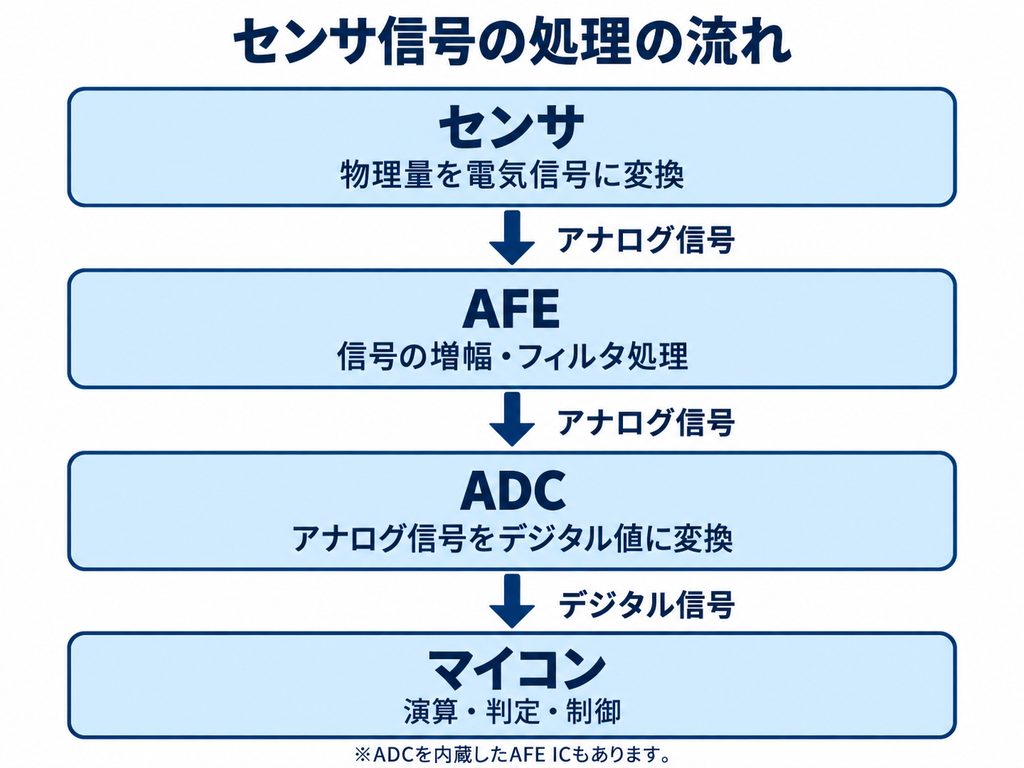

「フロントエンド」と呼ばれるのは、信号処理の入口に配置されるためです。センサから出力された信号はそのままではノイズの影響を受けやすく、振幅も小さいため、多くの場合はAFEによる増幅・フィルタリング・信号調整を経てA/Dコンバータへ入力されます。
現在では産業機器、電流センサ、生体計測機器、超音波診断装置など幅広い分野で利用されており、高精度なセンシングシステムを実現するうえで重要な役割を担っています。
AFEが担う役割
AFEの主な役割は、センサから出力されるアナログ信号を測定しやすい状態へ変換することです。
センサ出力は数マイクロから数ミリ単位の電圧で非常に小さい場合が多く、そのままA/Dコンバータへ入力すると十分な精度の測定が得られません。
AFEは以下の機能によって信号品質を向上させます。
- 微小信号の増幅
- ノイズ除去
- オフセット補正
- レベルシフト
- 信号選択
- A/Dコンバータ駆動
これにより後段のA/Dコンバータやマイコンで高精度な測定が可能になります。
なぜAFEが必要なのか
近年のセンシング機器には高精度化が求められています。
例えば、
- 温度センサ
- 圧力センサ
- ひずみゲージ
- 電流センサ
- ECG（心電計）
などは微小な信号を扱うため、A/Dコンバータだけでは十分な測定精度を確保できません。
AFEを用いることでノイズや外乱の影響を抑え、システム全体のS/N比を向上できます。
AFEが指す意味は1つではない
AFEという言葉は用途によって意味が異なります。
一般的には、
- センサ計測用のAFE
温度・圧力・光などのセンサから出力されるアナログ信号を、増幅やフィルタ処理によって後段で扱いやすい状態に整える回路です。産業計測や生体計測などで使われます。 - 電池監視（BMS）用のAFE
バッテリーマネジメントシステム（BMS）で、電池セルの電圧や温度などの監視を担う回路です。取得した情報は、電池の状態把握や保護制御に使われます。 - 高速通信（SerDes）のAFE
高速シリアル通信で、受信信号の増幅や波形の補正などを担うアナログ回路部分です。伝送路で減衰・変形した信号を、後段で正しく読み取れるように整えます。 - 半導体以外の用語としてのAFE
「Authorization for Expenditure」の略として、支出承認書や支出承認の手続きを指す場合があります。これは、電子回路のアナログフロントエンドとは別の用語です。
などを指す場合があります。
いずれも「Analog Front End」を指しますが、扱う信号や求められる性能が異なります。本記事では、一つ目のセンサ計測用のAFEを対象に、その役割や内部構成、主な用途を解説します。

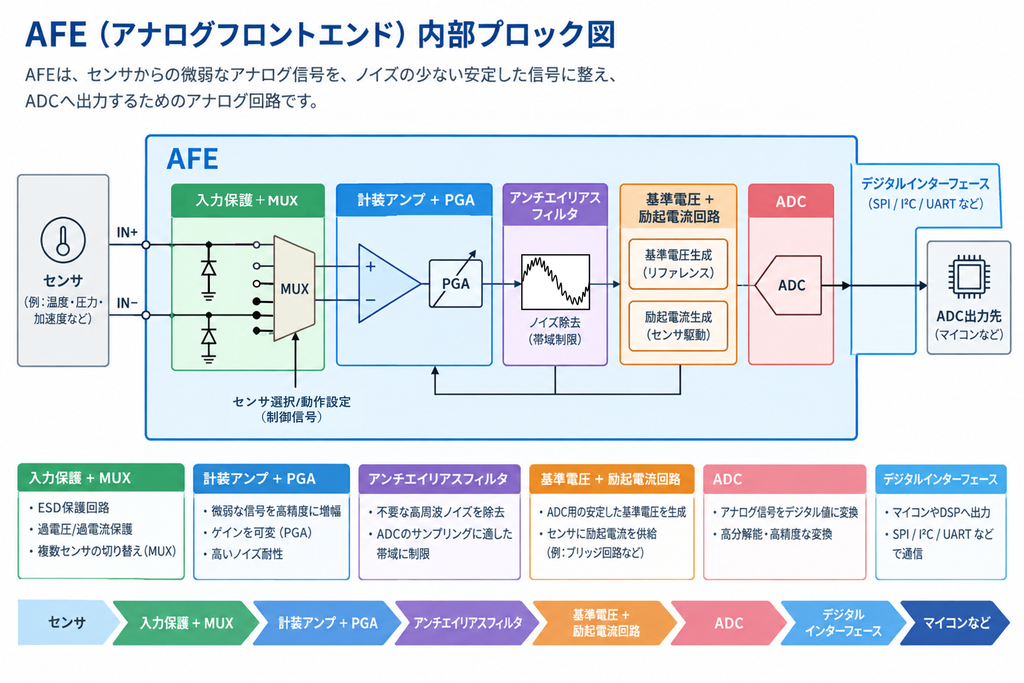

AFEの内部構成と各ブロックの役割
A/Dコンバータを内蔵したAFE ICでは、SPIやICなどのデジタルインターフェースを介して、後段のマイコンへ測定データを送ります。また、マイコンからAFE ICの増幅率や動作モードなどを設定する際にも、これらのインターフェースが使われます。
入力保護回路とマルチプレクサ
入力保護回路は、次のような問題から内部回路を保護します。
- 静電気（ESD）
- サージ電圧
- 過電圧
マルチプレクサ（MUX）は複数のセンサ入力を切り替えて利用する回路です。
多チャンネル計測機器では重要な機能となります。
計装アンプとPGA
計装アンプ（Instrumentation Amplifier）は、入力側の2端子間の小さな電圧を増幅する回路です。両端子に共通して加わるノイズを抑える特性があり、ひずみゲージや圧力センサなどの差動信号を読み取る際に使われます。
PGA（Programmable Gain Amplifier）は、設定によって増幅率を変更できるアンプです。センサの出力範囲に合わせて増幅率を調整することで、A/Dコンバータの入力範囲を有効に利用できます。
アンチエイリアシングフィルタ
A/Dコンバータは一定間隔で信号を読み取ります。この読み取り回数（サンプリング周波数）が不足すると、A/Dコンバータのデータ取得速度（サンプリング周波数）を超える高周波ノイズが含まれていると、本来とは異なる周波数として認識される「エイリアシング」が発生することがあります。アンチエイリアシングフィルタは、こうした不要な高周波成分を事前に除去する役割を担います。
基準電圧源と励起電流源
高精度な測定を行うには、測定結果の基準となる安定した電圧や電流が欠かせません。基準電圧源（リファレンス）は、A/Dコンバータが信号をどれだけ正確にデジタル化できるかを左右する重要な回路です。
また、RTD（測温抵抗体）やブリッジセンサなどでは、センサを動作させるための励起電流源が必要になります。AFEはこれらの機能を内蔵することで、センサ信号をより高精度に測定できるようにしています。
A/Dコンバータ
A/Dコンバータはアナログ信号をデジタルデータへ変換する回路です。
AFE内蔵ADCには、
- SAR A/Dコンバータ（Successive Approximation Register ADC：逐次比較型A/Dコンバータ）
- ΔΣ（デルタシグマ）A/Dコンバータ
がよく用いられます。
高い測定精度や微小信号の測定が求められる用途では、ノイズに強く高分解能を実現しやすいΔΣ（デルタシグマ）A/Dコンバータが広く採用されています。
AFE ICとディスクリート構成の違い
AFEを実装する方法には、AFE ICを使用する方法と、アンプやフィルタ、A/Dコンバータなどを個別部品で構成するディスクリート構成の2つがあります。それぞれに特長があり、求められる性能や開発方針によって適した方式が異なります。
集積することで何が変わるのか
従来は、
- オペアンプ
- フィルタ
- 基準電圧源
- A/Dコンバータ
を個別部品で構成していました。
一方AFE ICではこれらを1チップに集積できます。
その結果、
- 実装面積の削減
- 設計工数の削減
- 消費電力の低減
- ノイズ特性の向上
- 使用部品数の削減
といったメリットが得られます。

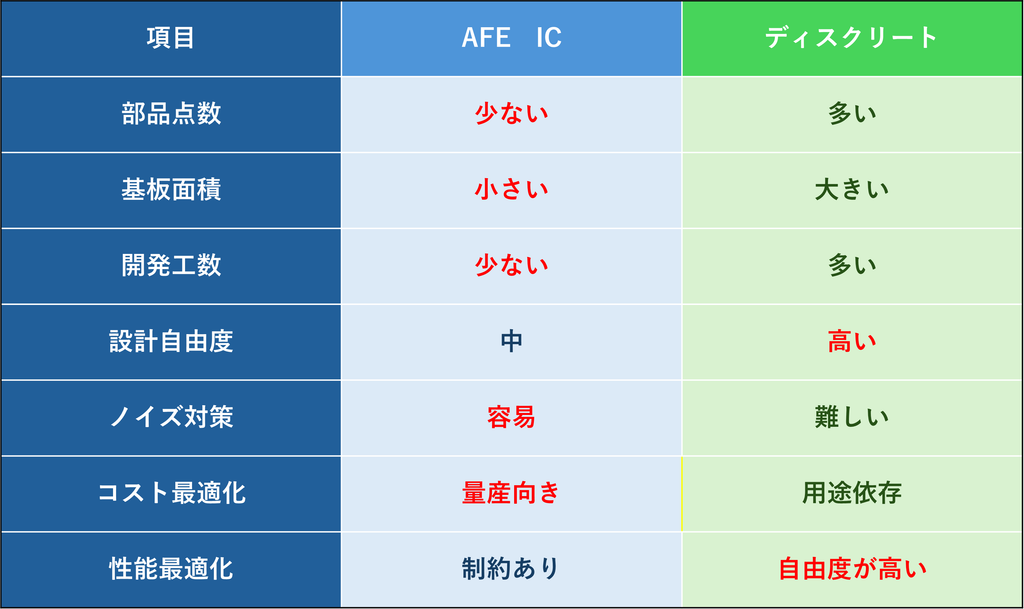

ディスクリート構成とAFE IC統合の比較表
ディスクリート構成は、アンプやフィルタ、A/Dコンバータなどを個別に選んで組み合わせる方法です。一方、AFE ICは複数の機能を集積しており、部品点数や実装面積を削減しやすい点に特長があります。

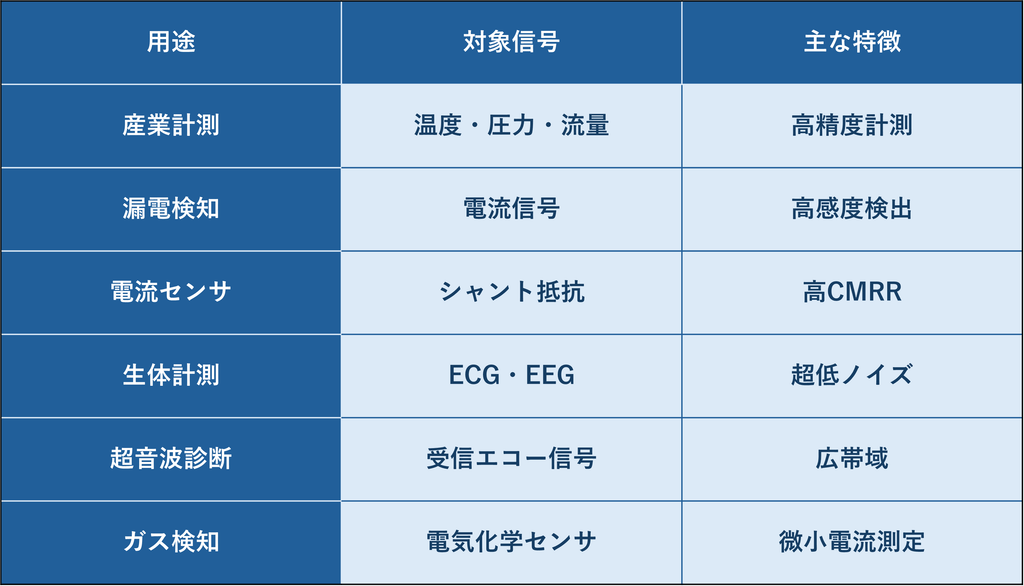

AFEの主な用途と応用分野
AFEは、産業設備の計測から電流検出、医療機器まで、さまざまな分野で使われています。測定対象によって信号の大きさや周波数帯域が異なるため、AFEに求められる機能や性能も変わります。
産業計測
産業計測では、温度、圧力、流量などのセンサ信号を高精度に取得する必要があります。AFEはノイズの影響を抑えながら微小なセンサ信号を適切なレベルに変換し、設備監視や予知保全に必要な信頼性の高い測定データの取得を支えています。
漏電検知と電流検出
漏電検知器や残留電流検出装置では、ごくわずかな漏れ電流を確実に検出する必要があります。AFEはノイズの影響を抑えながら微小な電流信号を増幅し、高精度な電流計測を実現します。
生体計測と超音波診断装置
心電計（ECG）や脳波計（EEG）では、数マイクロから数ミリV程度の非常に微弱な生体信号を測定します。そのため、ノイズの影響を抑えながら信号を高精度に増幅するAFEが欠かせません。
また、超音波診断装置では、体内から反射して戻ってくる微弱な超音波信号を広い周波数帯域で受信する必要があります。こうした用途では、高感度かつ高ダイナミックレンジな性能を備えた専用AFEが広く利用されています。
AFE ICの選定ポイント
AFE ICを選定する際は、センサの種類や求められる測定精度、動作環境に適した仕様を確認することが重要です。特に、信号の大きさや測定対象、消費電力などによって適したAFEは異なります。
分解能と実効ノイズ
AFE ICを選定する際は、カタログ上の分解能だけでなく、ノイズを含めた実際の測定性能も確認することが重要です。例えば24bit A/Dコンバータを搭載していても、ノイズの影響によって実際に識別できる信号の細かさ（実効分解能）は24bitより低くなる場合があります。
入力インピーダンスとバイアス電流
高インピーダンスのセンサでは、AFEの入力回路に流れるごくわずかな電流（入力バイアス電流）が測定値に影響し、誤差の原因になることがあります。そのため、センサの特性に適したAFEを選定することが重要です。

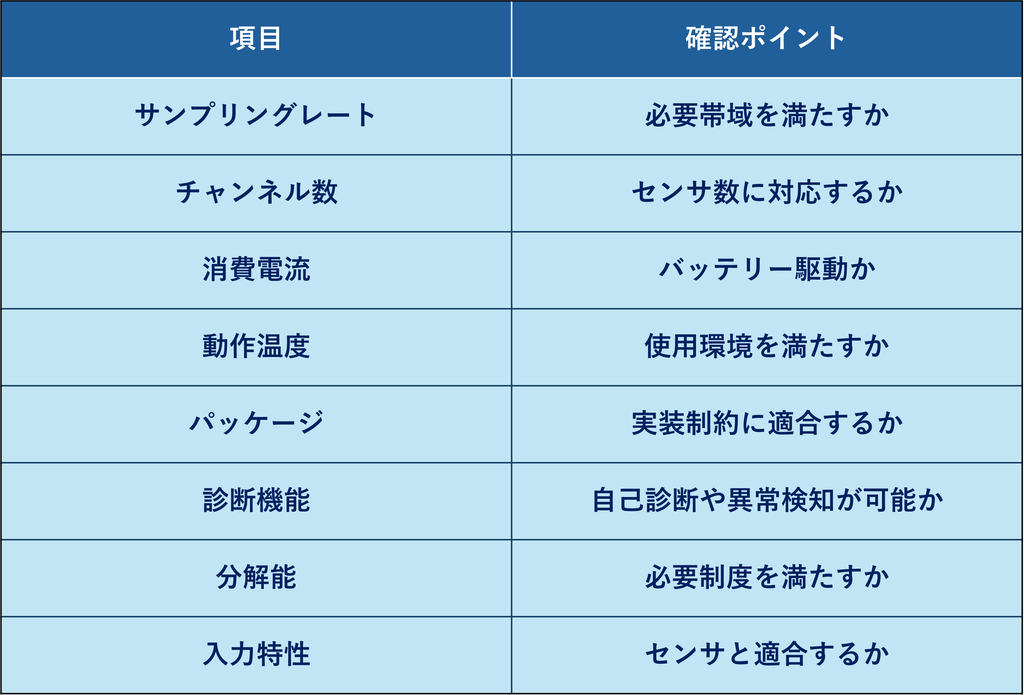

用途別に必要な仕様の早見表
AFE ICに求められる性能は用途によって異なります。ここでは、代表的なアプリケーションごとに重視すべき仕様をまとめます。
汎用AFE ICで要件を満たせないときの選択肢
市販のAFE ICは、多くのセンサ計測アプリケーションに対応できるよう設計されています。そのため、開発期間の短縮や設計工数の削減が可能です。一方で、求められる性能や実装条件によっては、汎用製品だけでは要件を満たせない場合もあります。
そのような場合は、ディスクリート回路による最適化や、専用AFEを搭載したアナログASICの開発を検討します。
汎用AFE ICの限界が出る典型ケース
以下のような場合は汎用AFE ICだけでは対応が難しくなります。
- センサが独自仕様
センサの出力信号や励起条件が特殊で、汎用AFEの入力範囲や駆動方式では対応できない場合があります。 - 超低ノイズ要求
検出したい信号の変化が汎用AFEのノイズに埋もれ、必要な測定精度を確保できない場合があります。 - 多チャンネル化
汎用AFEの入力数が不足し、複数個の使用や入力の切り替えでは、必要な同時測定や測定速度を実現できない場合があります。 - 超低消費電力化
電池駆動機器などで、汎用AFEの動作時・待機時の消費電力では、目標とする連続稼働時間を満たせない場合があります。 - 小型化要求
汎用AFEのパッケージや外付け部品を含めた実装面積が、機器に許容されるスペースに収まらない場合があります。
専用AFEをアナログASICで開発するという方法
要件に適合するAFE ICが存在しない場合は、専用AFEをアナログASICとして開発する選択肢があります。
特定用途向けに最適化できるため、
- 性能向上
- 部品削減
- 小型化
- 長期供給
が期待できます。
センサ信号処理ICの開発事例を見るセンサ信号処理ICの開発事例
ジェピコ・セミコンダクターでは以下のような開発事例があります。
- OA機器向けセンサー信号処理IC
- 産業機器向けセンサー信号処理IC
- 産業機器向け複数センサー駆動IC
- OA機器向け 周波数応答センサー駆動IC
よくある質問
よくある質問をご紹介します。
AFEとA/Dコンバータの違いは何ですか？
A/Dコンバータがアナログ信号をデジタル信号へ変換する回路であるのに対し、AFEはその前段で信号を最適な状態に整える役割を担います。
マイコン内蔵のA/Dコンバータではダメなのですか？
用途によります。
一般的な計測であれば内蔵A/Dコンバータで十分な場合もありますが、微小信号や高精度測定にはAFEが必要です。
AFEとアナログASICはどう違いますか？
AFEは機能名称です。
アナログASICはそのAFE機能を専用チップとして実装する開発手法です。
少量生産でも専用AFEは作れますか？
少量生産でも専用AFEの開発は可能ですが、必要な性能や生産数量、開発費用を踏まえて実現方法を検討する必要があります。ジェピコ・セミコンダクターでは、試作段階からのご相談を受け付け、センサ信号処理を中心としたアナログ・デジタル混在のカスタムIC開発から量産まで対応しています。
仕様が固まっていない段階でも、測定対象や現在の課題、想定数量をお聞かせください。ご要望に合った構成や開発の進め方について、まずはお問い合わせください。
まとめ
AFE（アナログフロントエンド）は、センサ信号を高精度にデジタル化するために欠かせない回路です。入力保護、増幅、フィルタリング、基準電圧生成、A/Dコンバータなどの機能を組み合わせることで、センシングシステム全体の性能を大きく左右します。
汎用AFE ICで要件を満たせる場合は開発期間やコストを削減できますが、性能やサイズ、消費電力などに厳しい要件がある場合は、専用AFEをアナログASICとして開発する選択肢も有効です。
